キャリブレーションプレート

カメラのひずみ補正や3次元計測のカメラキャリブレーションのためのプレート(校正ボード)を制作します。
5mm角から90cm角までのプレートの実績があります。

下記の写真はカーボン(CFRP)をベースにマーカドットを印刷したものです。
CFRPを使用しているため、温度による寸法変化が小さく軽く、丈夫です。
ドット間距離10mmに対し、±20μmの精度があります。

セラミック素材や安価なアクリルでも制作できます。
印刷パターンのカスタム対応可能です。

ドット間距離を計測してデータ提供する有償サービスもあります。

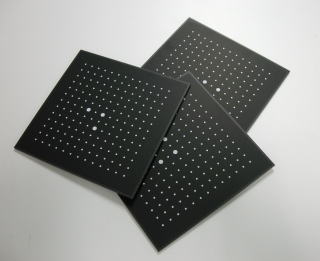

キャリブレーションプレートの写真













カーボン(CFRP)製
標準品<パターンは写真参考>




カーボン製

型名 サイズ ドットサイズ ドットピッチ ドット数 PDF 価格(税抜)
CCB-A05CF 80mm角 1/2.5mm 5mm 13×13 キャリブレーションプレート CCB-A10CF PDF 80,000
CCB-A10CF 160mm角 2/5 mm 10mm 13×13 キャリブレーションプレート CCB-A10CF PDF 110,000
CCB-A20CF 320mm角 4/10mm 20mm 13×13 キャリブレーションプレート CCB-A20CF PDF 140,000
CCB-A30CF 480mm角 6/15mm 30mm 13×13 キャリブレーションプレート CCB-A30CF PDF 180,000


アルミニウム複合板製

型名 サイズ ドットサイズ ドットピッチ ドット数 PDF 価格(税抜)
CCB-A05AP 80mm角 1/2.5mm 5mm 13×13 --- 50,000
CCB-A10AP 160mm角 2/5 mm 10mm 13×13 --- 68,000
CCB-A20AP 320mm角 4/10mm 20mm 13×13 --- 87,000
CCB-A30AP 480mm角 6/15mm 30mm 13×13 --- 110,000


アイディールの画像処理ライブラリとセットでの販売も行っております


※キャリブレーションプレートは、株式会社コムビック様の商品です。
  また、このページに掲載している画像等は株式会社コムビック様よりご提供いただいたものです。
